Informations sur la prise de mesures
Cher client ! Vous apprendrez ici tout ce qui est nécessaire pour mesurer correctement votre tablier de volet roulant sur mesure et le commander correctement.
Veuillez tenir compte des particularités suivantes :
1) Lors de la mesure du tablier de volet roulant, il faut tenir compte de l'espace nécessaire dans le coffre de volet roulant. Les diamètres exacts des différents profilés sont indiqués à la page 2 de ces instructions de mesure.
2) Toutes les mesures sont indiquées en millimètres.
1 centimètre correspond à 10 millimètres.
10 centimètres correspondent à 100 millimètres.
100 centimètres correspondent à 1 mètre ou 1000 millimètres.
3) Vous trouverez des informations sur la largeur du tablier à la page 4.
4) Les accessoires suivants sont livrés en standard avec nos tabliers de volets roulants :
- Ressorts de sécurité en quantité suffisante
- Lame finale en aluminium (en option)
- Butées de 30 mm, 40 mm, 60 mm (en option).
Si vous avez besoin de coulisses supplémentaires, vous trouverez un configurateur de coulisses correspondant sur notre site sous :
CoulisseDétermination des dimensions

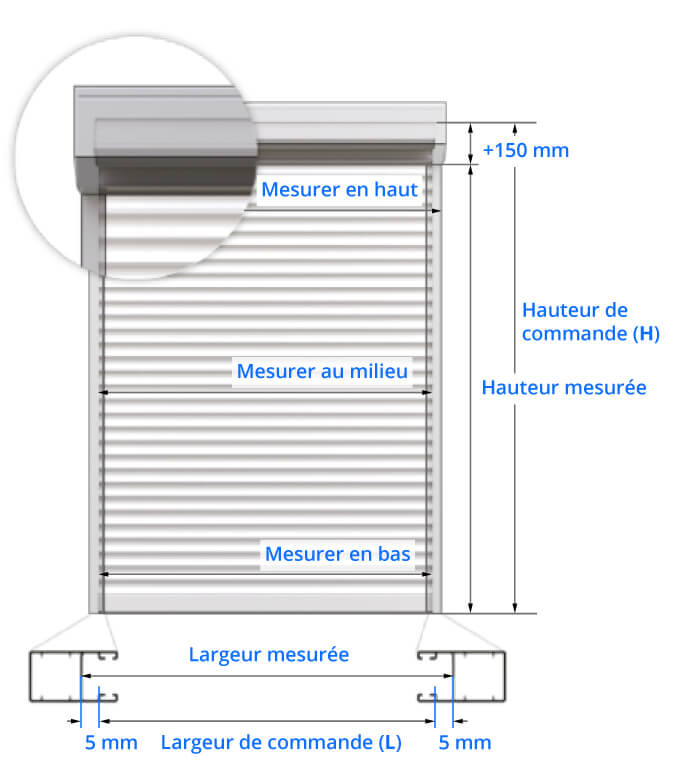

Pour déterminer la largeur de commande (L), veuillez mesurer du bord intérieur du coulisse à gauche au bord intérieur du coulisse à droite en au moins trois points - en haut, au milieu et en bas (l'intérieur des coulisses doit impérativement être mesuré) et déduire 10 mm au total (5 mm de chaque côté) de la mesure déterminée.
Exemple : Si vous avez déterminé la plus petite largeur de 1320 mm (du bord intérieur du coulisse à gauche au bord intérieur du coulisse à droite), calculez la largeur finie comme suit : 1320 mm - 10 mm = 1310 mm
Pour déterminer la hauteur de commande (H) du tablier de volet roulant, mesurez depuis l'appui de fenêtre ou le point d'arrivée jusqu'au bord inférieur du coffre de volet roulant et ajoutez 150 mm.
Exemple : Si vous avez une hauteur de 1000 mm (de l'appui de fenêtre ou du point d'arrivée jusqu'au bord inférieur du coffre de volet roulant), calculez la hauteur finie comme suit : 1000 mm + 150 mm = 1150 mm.
- A – Mesurer en haut
- B – Mesurer au milieu
- C – Mesurer unteh
- H – Hauteur de commande
- Hm – Hauteur mesurée
- L – Largeur de commande
- Lm – Largeur mesurée
Diamètre des balles - tablier de volet roulant en plastique
PVC 37
| LARGEUR DE COUVERTURE | 37 mm |
| BASE NOMINALE | 8 mm |
| NOMBRE DE BARRES/M | 27 Barre |
| MAX. LARGEUR DU VOLET ROULANT | env. 1,6 m |
| MAX. SURFACE DE VOLET ROULANT | env. 3,0 m2 |
| POIDS | env. 3,5 kg/m2 |
| AILLEUR | Ø 40 mm |
| diamètre de la balle | |
| HAUTEUR DU VOLET ROULANT JUSQU'À 125 CM | 10,6 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 150 CM | 11,5 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 175 CM | 12,0 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 200 CM | 12,8 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 225 CM | 13,8 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 250 CM | 15,0 cm |
PVC 52
| LARGEUR DE COUVERTURE | 52 mm |
| BASE NOMINALE | 14 mm |
| NOMBRE DE BARRES/M | 19,2 Tige |
| MAX. LARGEUR DU VOLET ROULANT | env. 3,0 m |
| MAX. SURFACE DE VOLET ROULANT | env. 4,3 m2 |
| POIDS | env. 4,0 kg/m2 |
| AILLEUR | Ø 60 mm |
| diamètre de la balle | |
| HAUTEUR DU VOLET ROULANT JUSQU'À 125 CM | 14,0 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 150 CM | 15,3 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 175 CM | 16,2 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 200 CM | 17,0 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 225 CM | 17,8 cm |
| HAUTEUR DU VOLET ROULANT JUSQU'À 250 CM | 18,8 cm |
Informations sur les limites de construction des profilés
Vous trouverez ici les limites de construction maximales des profils de volets roulants disponibles chez Planetevolet.
Veuillez d'abord vérifier si les valeurs limites de construction d'un profil de lame souhaité correspondent à vos dimensions finies. Veuillez noter que la surface maximale ne doit pas être dépassée.
PVC 37
Plastique
| largeur max. | 1600 mm |
| hauteur max. | 3000 mm |
| surface max. | 3 m2 |
PVC 52
Plastique
| largeur max. | 2600 mm |
| hauteur max. | 3000 mm |
| surface max. | 4,3 m |
