Informations sur la prise de mesures
Cher client ! Vous trouverez ici toutes les informations nécessaires pour mesurer correctement votre volet roulant sur mesure et le commander correctement.
Veuillez tout d'abord tenir compte des particularités suivantes :
- Vous prenez les mesures de votre volet roulant de l'extérieur. De la même manière que vous regardez votre fenêtre de l'extérieur, reportez les dimensions que vous avez commandées dans le configurateur !
- Vous déterminez toutefois le côté de commande vu de l'intérieur !
- Le volet roulant en applique peut être fabriqué avec une tolérance maximale de (+/-) 2 mm.
Instruction de mesure pour applique contre la façade
Le coffre de volet roulant est monté sur le mur au-dessus de l'ouverture de la fenêtre, les Coulisses à gauche et à droite.

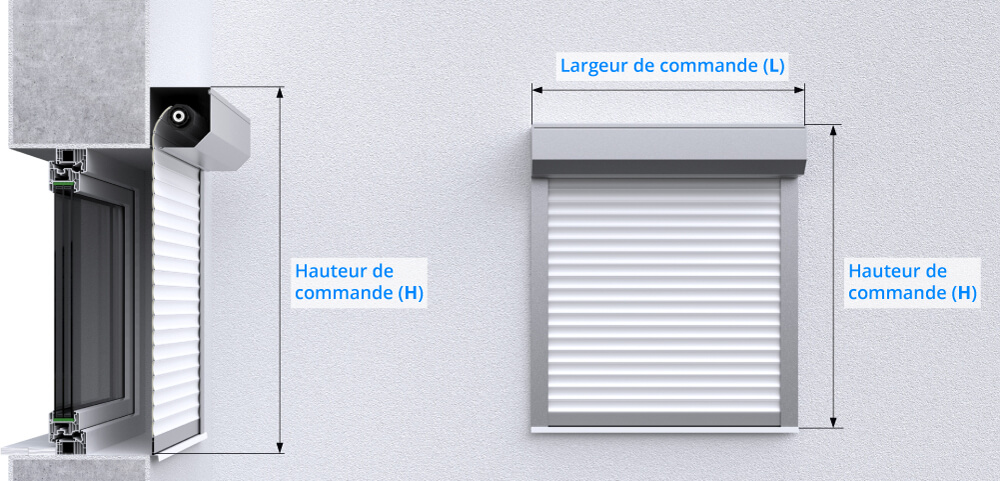

Largeur de l'embrasure + Coulisses du volet roulant à gauche et à droite = largeur de commande (L)
Hauteur d'embrasure + taille du coffre = hauteur de commande (H)
1. Mesurez la largeur

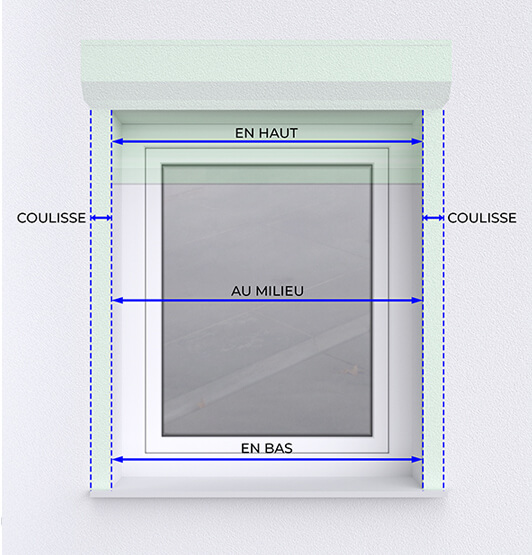

Mesurez la largeur de l'embrasure en trois points au moins. Mesurez en haut, au milieu et en bas, car l'ouverture du mur est souvent maçonnée ou crépie de travers. Pour calculer la Largeur de commande (L), prenez maintenant la mesure la plus large et ajoutez à cette mesure, à gauche et à droite, la largeur du coulisse (vous trouverez la largeur nécessaire du coulisse dans le tableau).
EXEMPLE :
Si vous avez une largeur intérieure avec la plus grande dimension de 1340 mm, ajoutez la dimension de largeur du coulisse standard F 53/22 de 53 mm chacun, soit 106 mm au total. La largeur de commande (L) de votre volet roulant est de 1446 mm.
2. Mesurez maintenant la hauteur

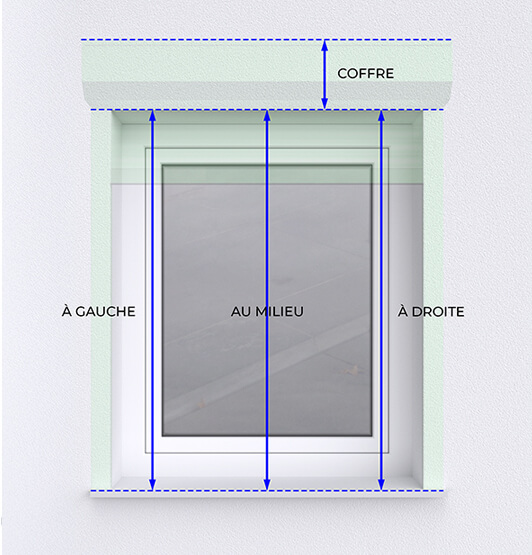

Mesurez maintenant la hauteur de l'ouverture de l'embrasure. Mesurez à nouveau en trois points, à gauche, à droite et au milieu. Pour calculer la hauteur de commande (H), prenez maintenant la mesure la plus grande et ajoutez à cette mesure la hauteur du coffre de volet roulant. (Pour connaître la taille de coffre de volet roulant nécessaire, veuillez consulter le tableau).
Veuillez d'abord décider si vous souhaitez commander votre coffre de volet roulant avec ou sans moustiquaire.
EXEMPLE :

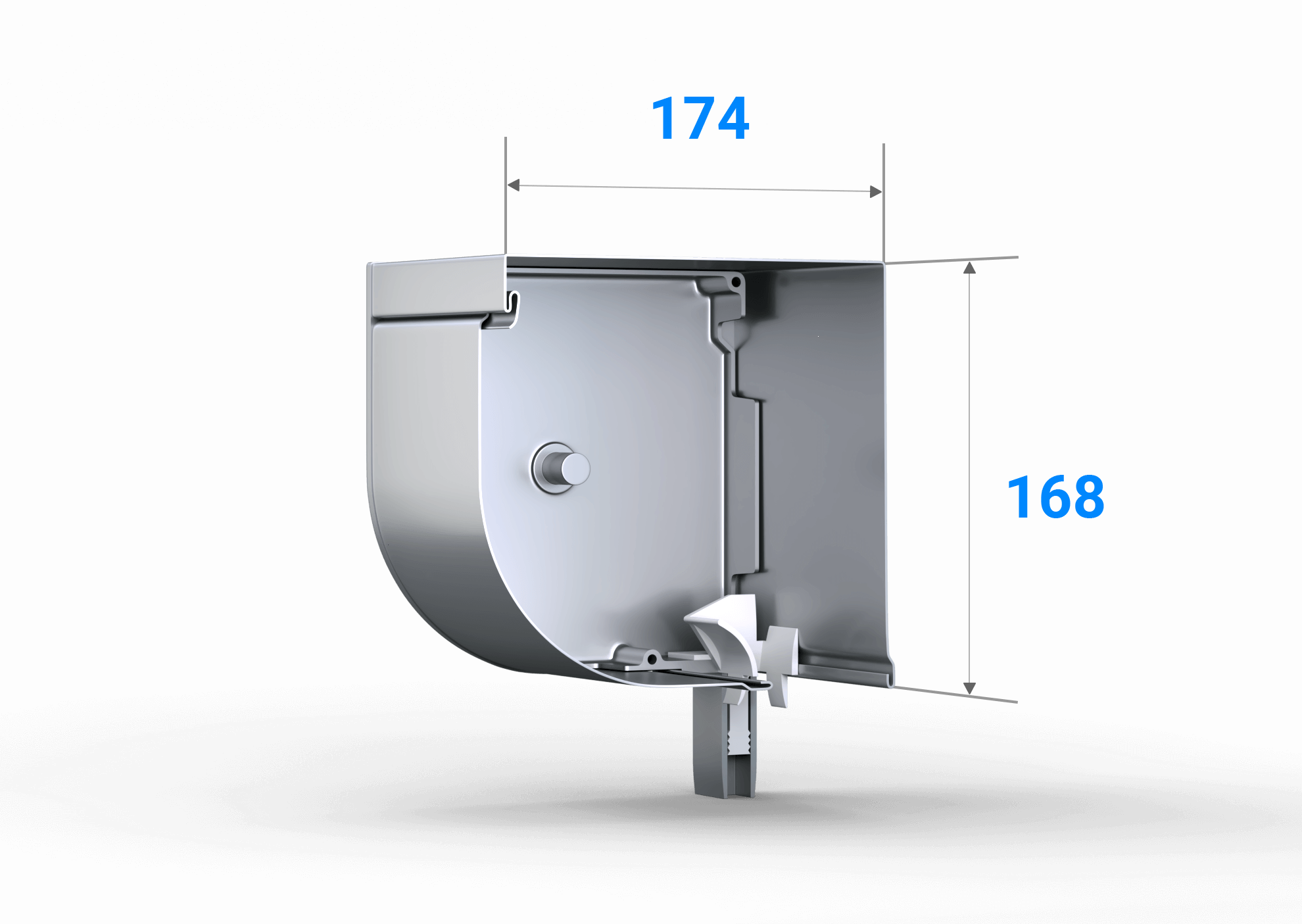

Si vous optez par exemple pour un coffre de volet roulant semi-circulaire sans moustiquaire et que vous avez mesuré par exemple une hauteur de 1850 mm, vous lirez dans le tableau du coffre semi-circulaire que vous avez besoin d'un coffre de type 150 pour une hauteur de 1850 mm. Or, il serait FAUX d'ajouter simplement la dimension du coffre de 154 mm à votre hauteur mesurée, car la hauteur totale de votre volet roulant serait alors de 2004 mm et il faudrait donc un coffre de volet roulant de type 165. Vous devez donc ajouter à la hauteur de 1850 mm que vous avez mesurée le coffre de type 165, qui a une dimension de 168 mm.
La hauteur de commande (H) est de 2018 mm (hauteur mesurée + type de coffre 165).
Dimensions maximales du volet selon le profilé
Vous trouverez ici les valeurs limites de construction maximales des profilés de volets roulants disponibles chez Planetevolet.
Veuillez d'abord vérifier si les valeurs limites de construction d'un profil de lame souhaité correspondent à vos dimensions finies. Veuillez noter que la surface maximale ne doit pas être dépassée.

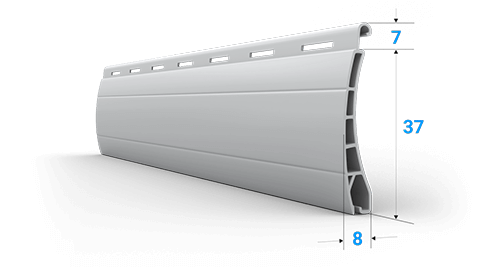

Pvc 37
Plastique
| largeur max. | 1600 mm |
| hauteur max. | 3000 mm |
| surface max. | 3 m2 |
| Moustiquaire intégrée | possible |

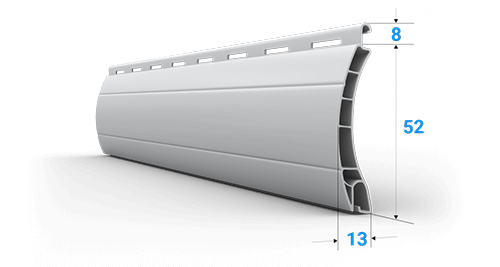

Pvc 52
Plastique
| largeur max. | 3000 mm |
| hauteur max. | 2700 mm |
| surface max. | 4,5 m2 |
| Moustiquaire intégrée | pas possible |

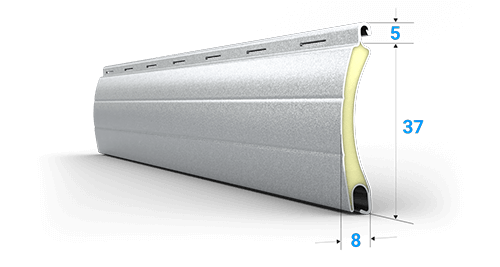

Alu 37
Aluminium
| largeur max. | 3000 mm |
| hauteur max. | 3000 mm |
| surface max. | 6 m2 |
| Moustiquaire intégrée | possible |

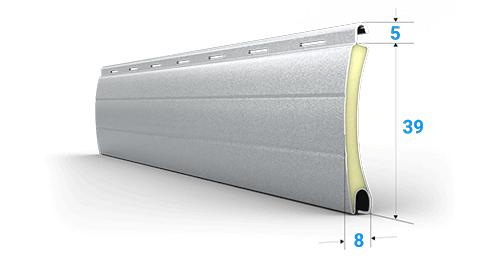

Alu 39
Aluminium
| largeur max. | 3000 mm |
| hauteur max. | 3000 mm |
| surface max. | 6 m2 |
| Moustiquaire intégrée | possible |

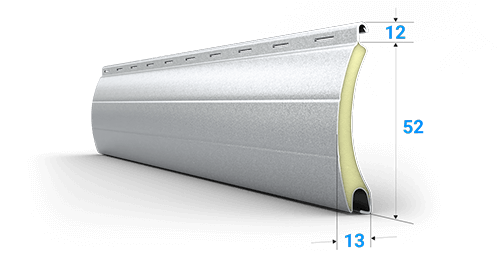

Alu 52
Aluminium
| largeur max. | 3700 mm |
| hauteur max. | 2700 mm |
| surface max. | 10 m2 |
| Moustiquaire intégrée | pas possible |
Aperçu des coulisses
Vous trouverez ici un aperçu de tous les Coulisses disponibles pour les volets roulants en applique.
F 45/22
Coulisses
| largeur max. du volet roulant | 1800 mm |

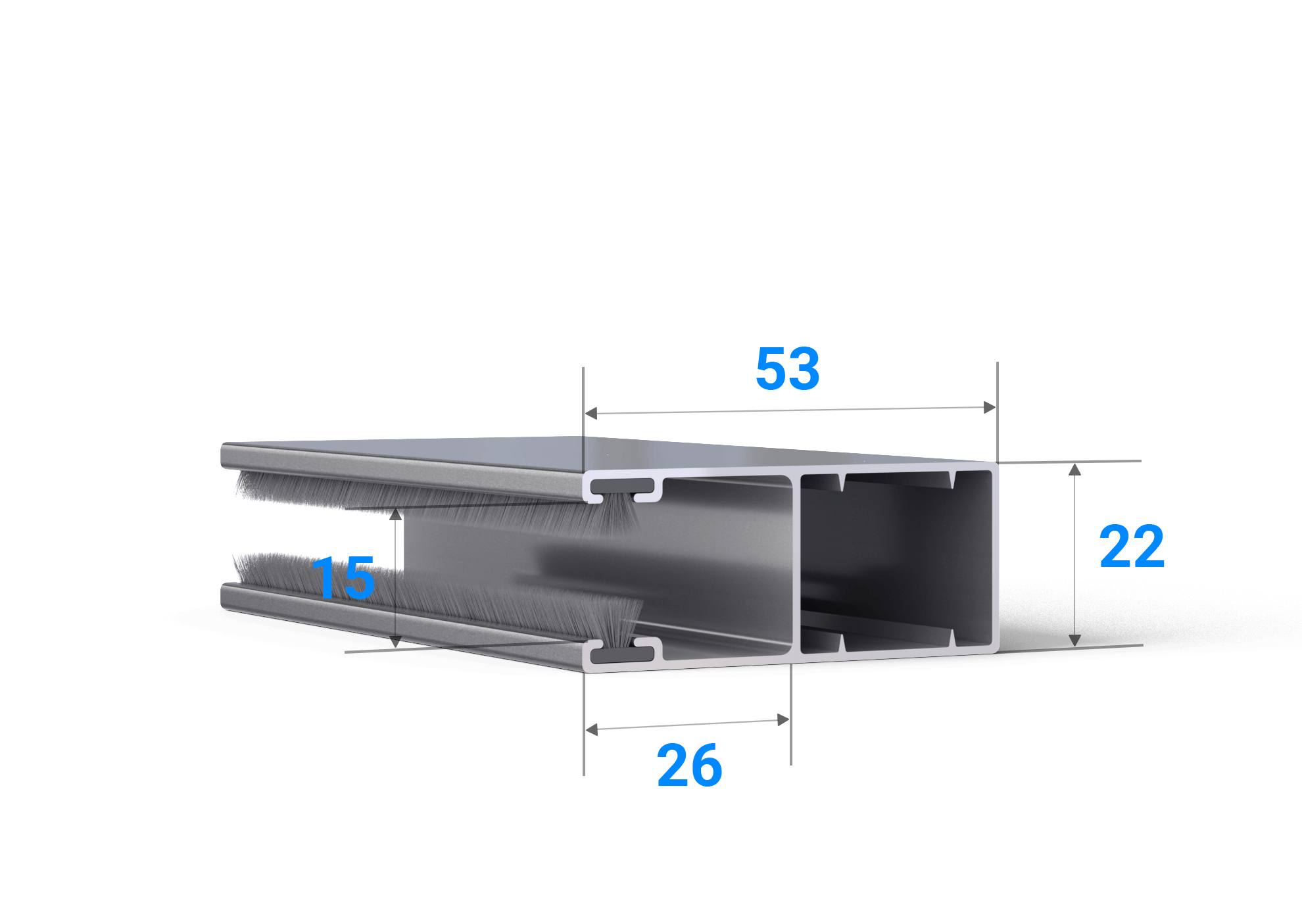

F 53/22
Coulisses

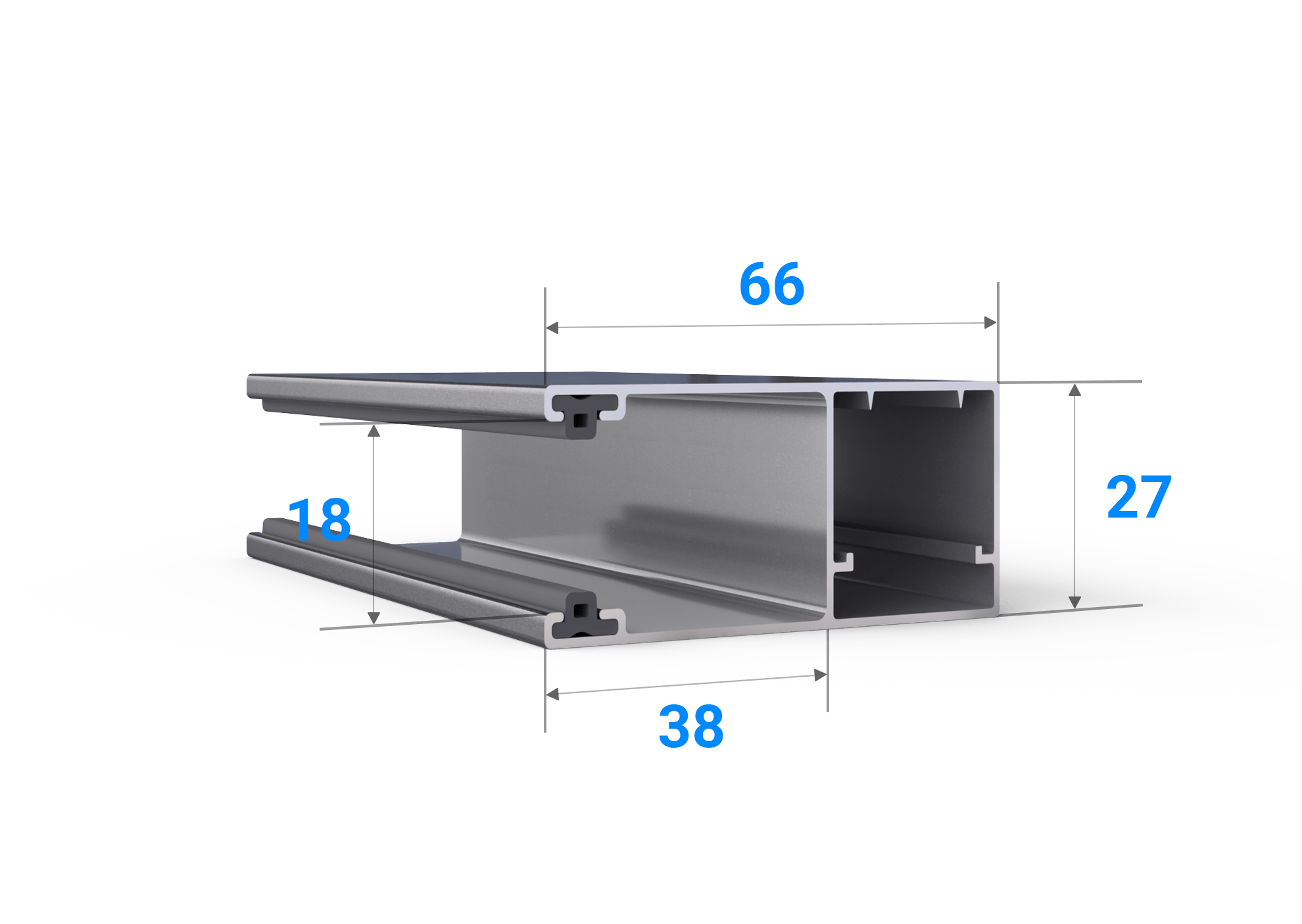

F 66/27
Coulisses
| Coulisses Maxi pour | Profils 52 |

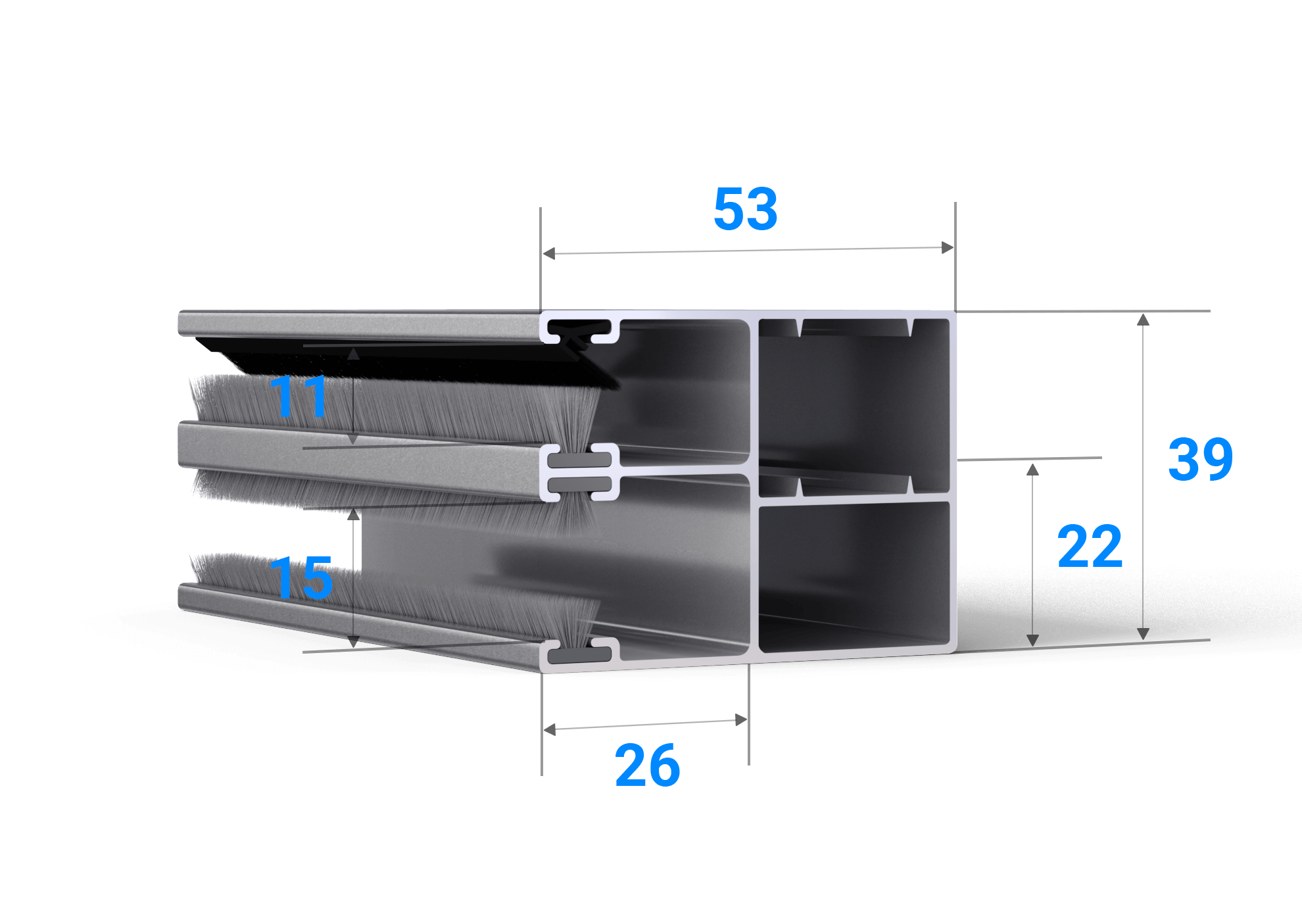

F 53/39 MI
Coulisses
| largeur max. du volet roulant | 2000 mm |
| Coulisses pour volets roulants avec moustiquaire | |

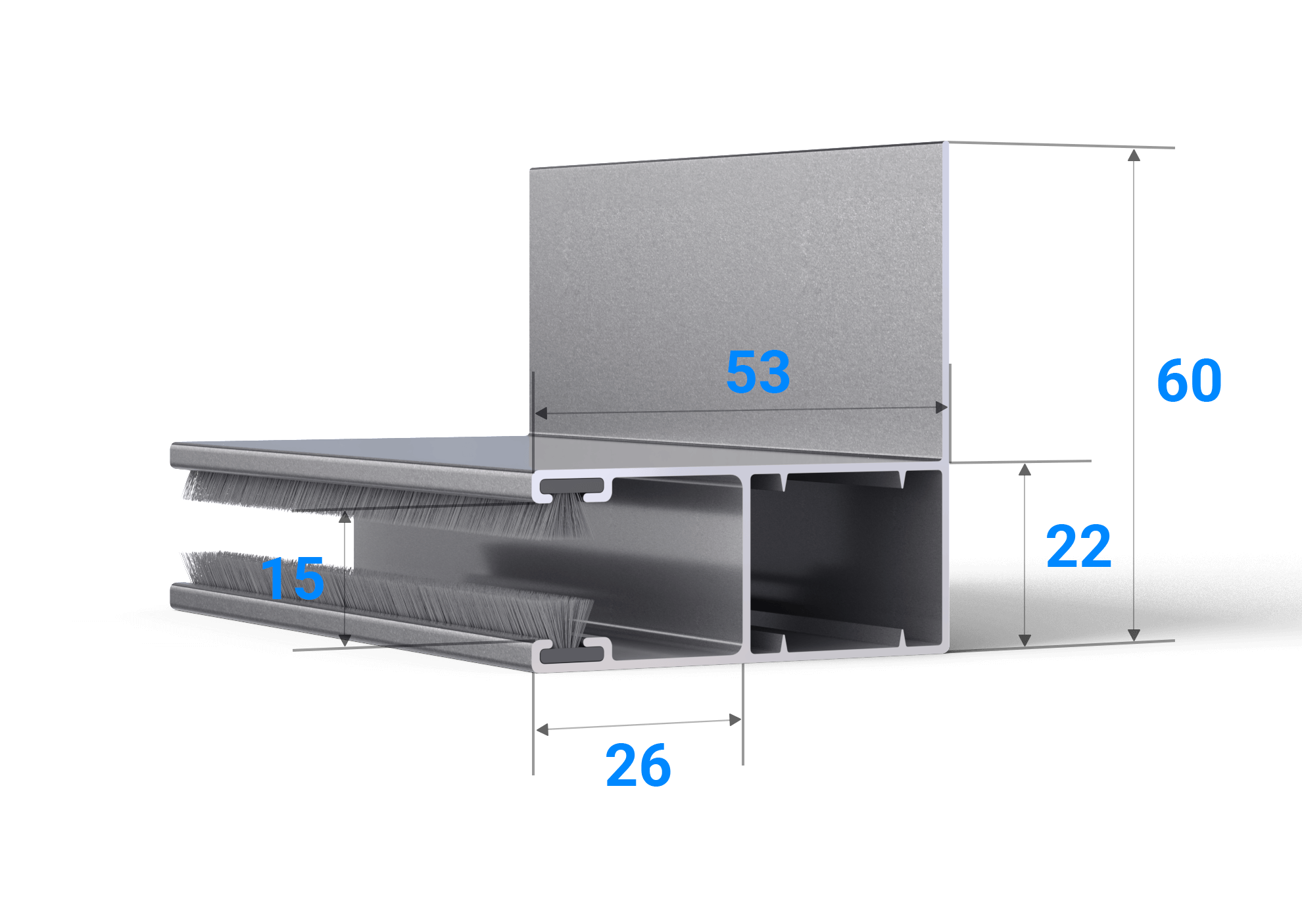

F 53/60
Coulisses

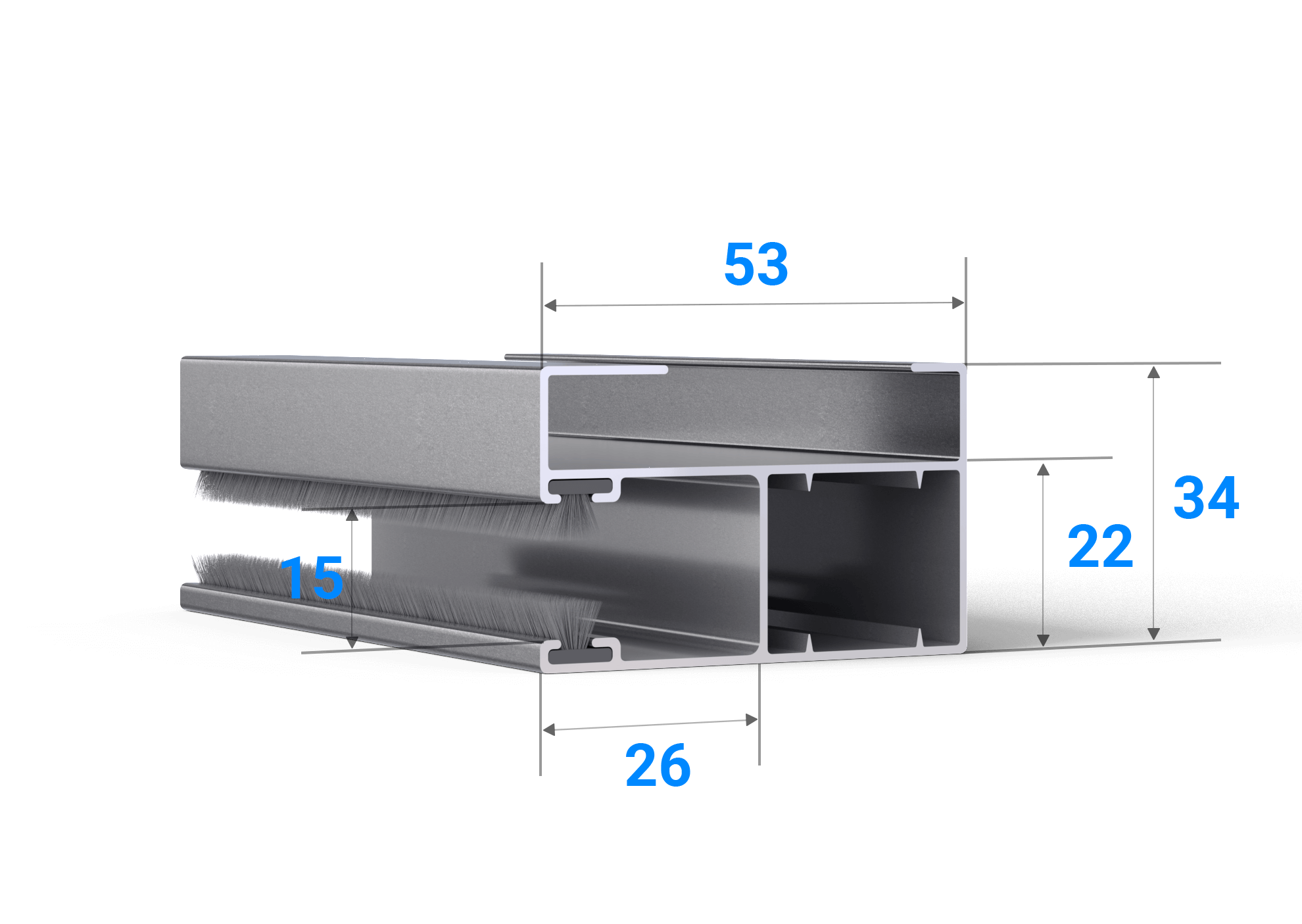

F 53/34
Coulisses
compatible non compatibles | PVC 37 Plastique | PVC 52 Plastique | ALU 37 Aluminium | ALU 39 Aluminium | ALU 52 Aluminium |
| F 45/22 | |||||
| F 53/22 | |||||
| F 66/27 | |||||
| F 53/39 MI | |||||
| F 53/60 | |||||
| F 53/34 |

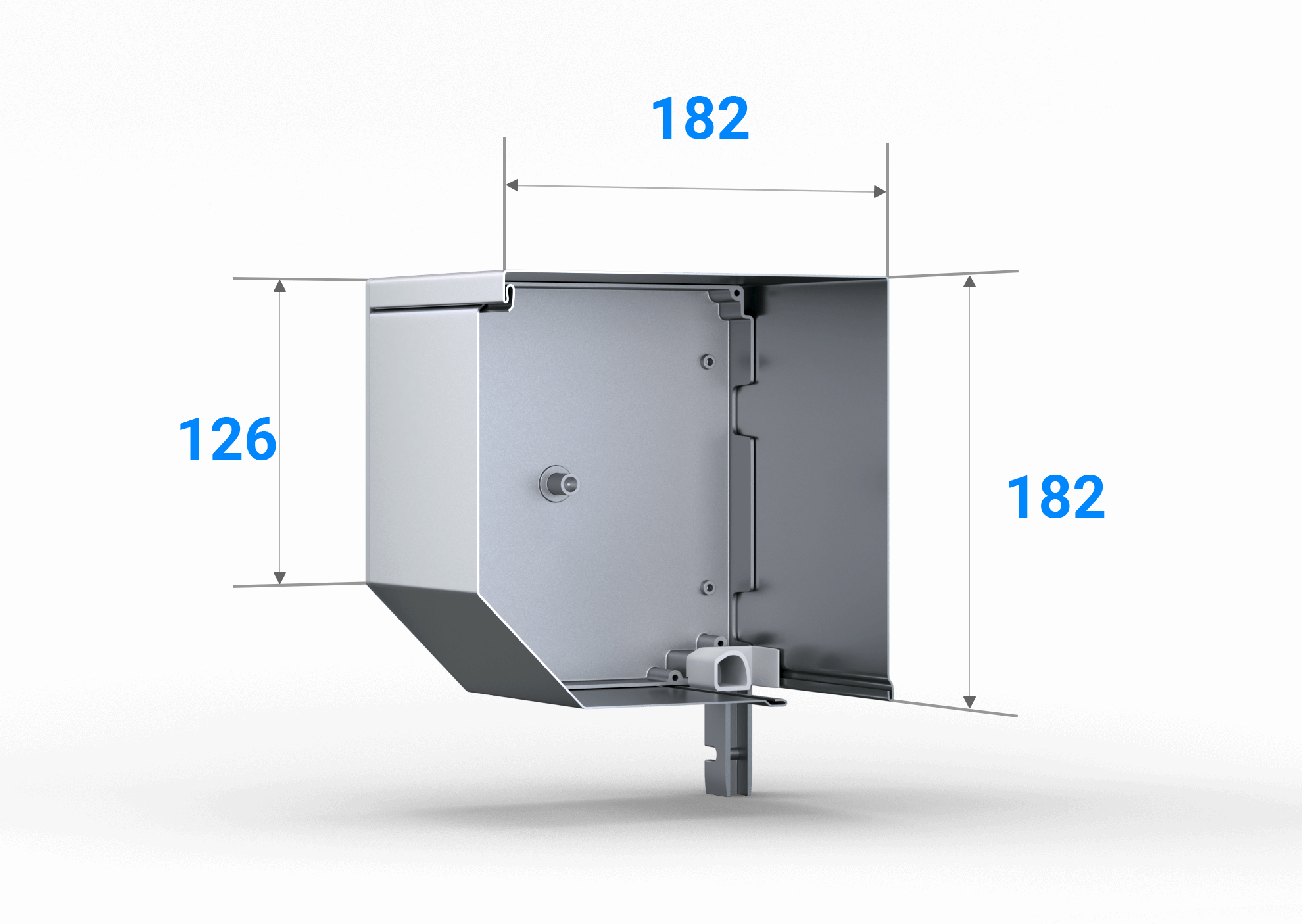

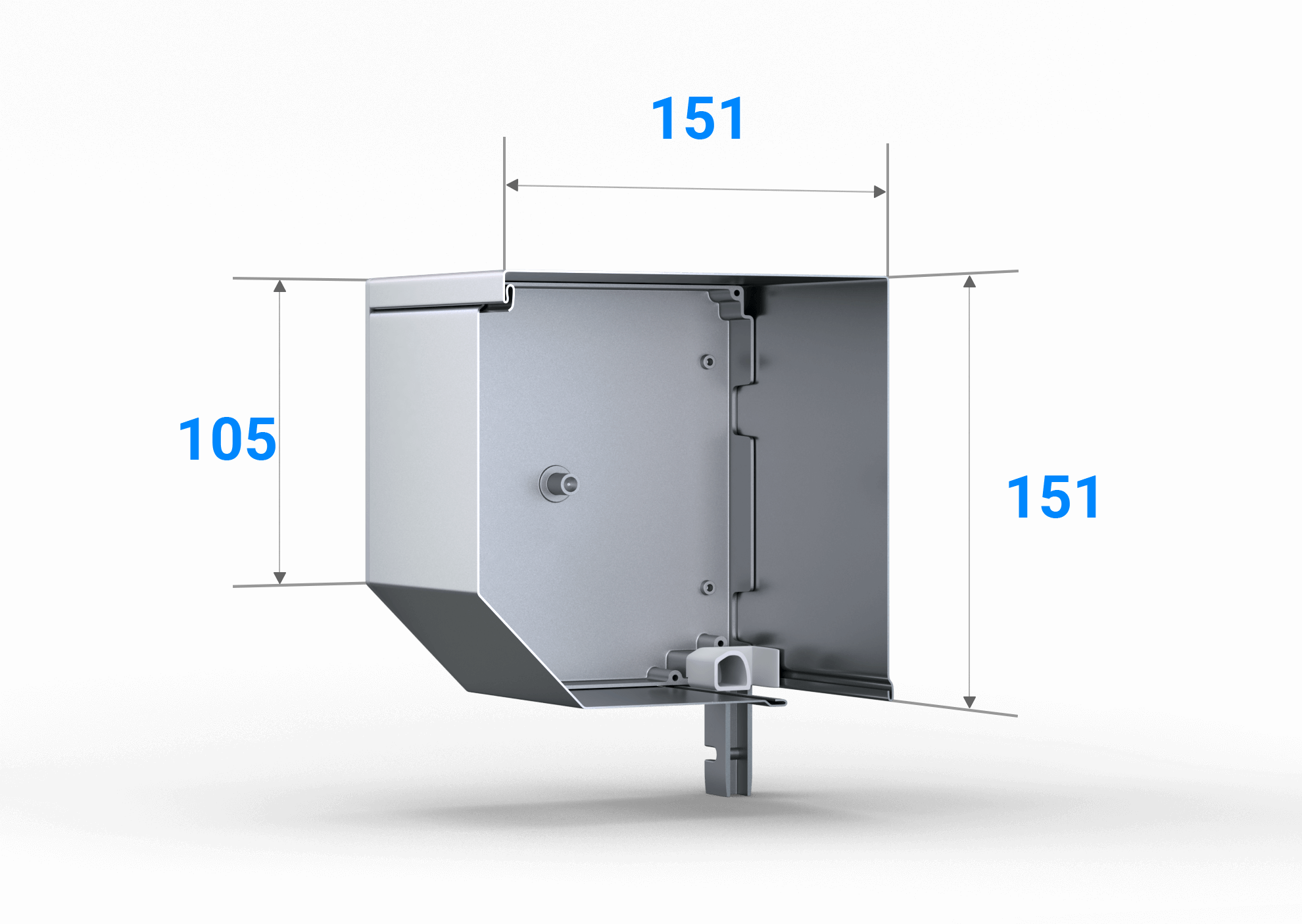

Forme du coffre Pan coupé, profilé
Vous trouverez ici tous les coffres de volets roulants angulaires sélectionnables et leurs dimensions.

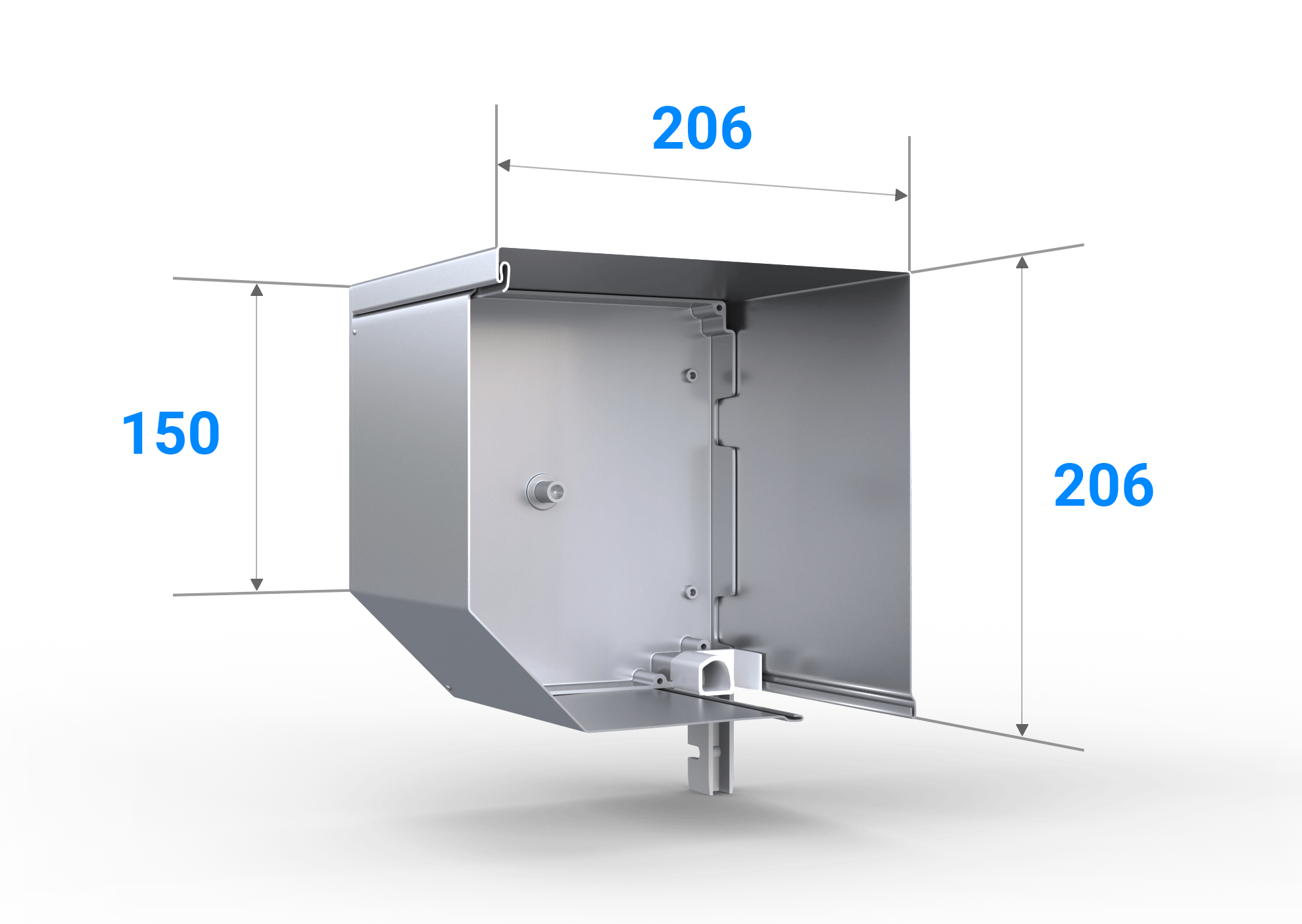

Coffre 137
Pan coupé
| Moustiquaire intégrée | pas possible |
Coffre 150
Pan coupé
| Moustiquaire intégrée | possible |
Coffre 165
Pan coupé
| Moustiquaire intégrée | possible |
Coffre 180
Pan coupé
| Moustiquaire intégrée | possible |
Coffre 205
Pan coupé
| Moustiquaire intégrée | possible |
Forme du coffre Pan coupé, profilé
Vérifiez quelle forme de coffre et quelle taille de coffre sont adaptées à votre profil de volet roulant. La hauteur totale maximale de votre volet roulant en applique (coffre compris) dépend de la forme de coffre choisie et de sa taille.
| Hauteur totale du volet roulant, coffre inclus | PVC 37 Plastique | PVC 52 Plastique | ALU 37 Aluminium | ALU 39 Aluminium | ALU 52 Aluminium |
| 137 Pan coupé | 1500 mm | - | 1500 mm | 1500 mm | - |
| 137 MI Pan coupé | - | - | - | - | - |
| 150 Pan coupé | 1900 mm | 1200 mm | 1900 mm | 1900 mm | 1200 mm |
| 150 MI Pan coupé | 1200 mm | - | 1200 mm | 1200 mm | - |
| 165 Pan coupé | 2300 mm | 1600 mm | 2300 mm | 2300 mm | 1600 mm |
| 165 MI Pan coupé | 1600 mm | - | 1600 mm | 1600 mm | - |
| 180 Pan coupé | 2800 mm | 2100 mm | 2800 mm | 2800 mm | 2100 mm |
| 180 MI Pan coupé | 2300 mm | - | 2300 mm | 2300 mm | - |
| 205 Pan coupé | 3000 mm | 2700 mm | 3000 mm | 3000 mm | 2700 mm |
| 205 MI Pan coupé | 2500 mm | - | 2500 mm | 2500 mm | - |

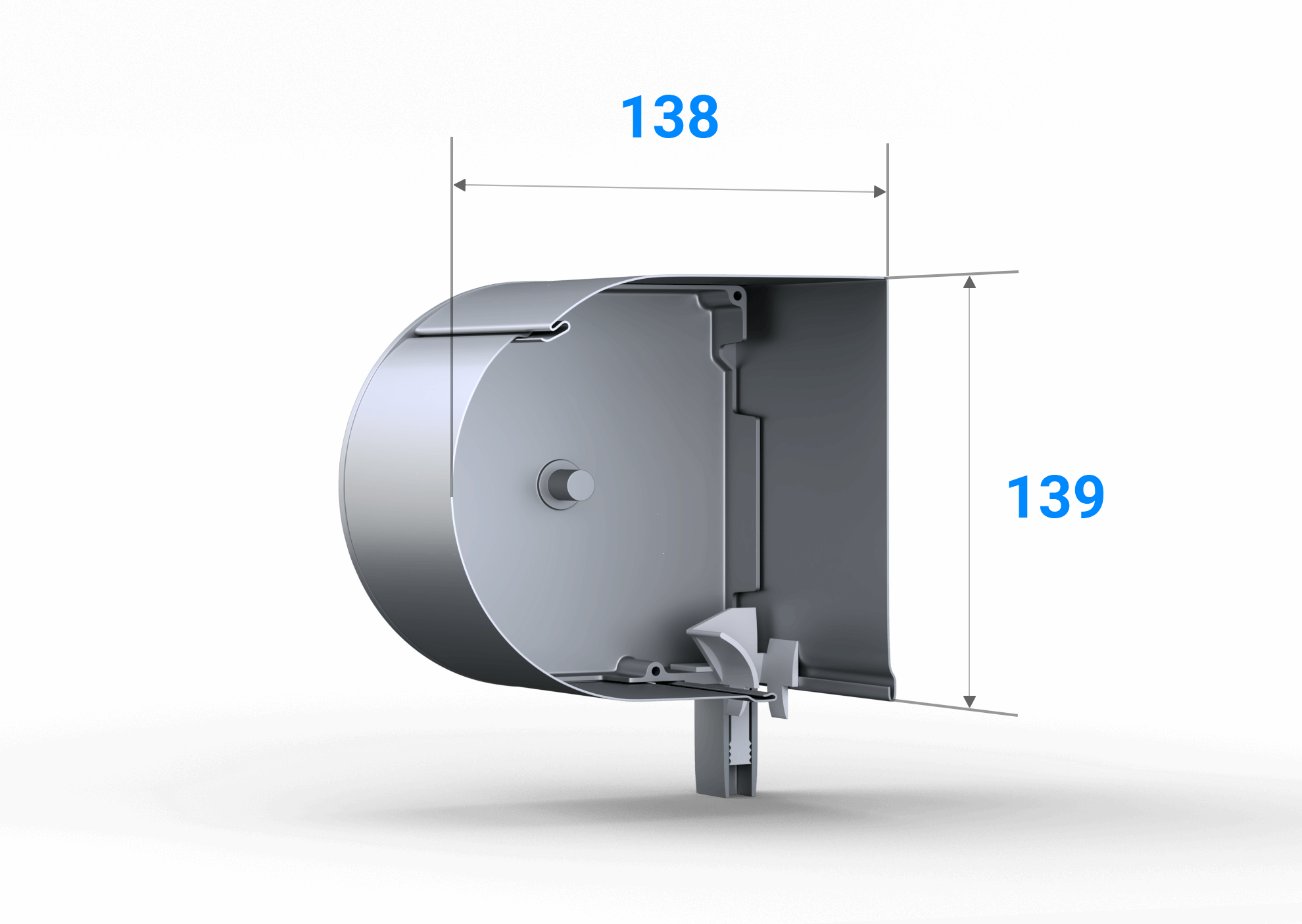

Forme du coffre Demi rond, profilé
Vous trouverez ici tous les coffres de volets roulants semi-circulaires sélectionnables et leurs dimensions.
Coffre 137
Demi-ronde
| Moustiquaire intégrée | pas possible |
Coffre 150
Demi-ronde
| Moustiquaire intégrée | possible |
Coffre 165
Demi-ronde
| Moustiquaire intégrée | possible |
Coffre 180
Demi-ronde
| Moustiquaire intégrée | possible |
Coffre 152
Demi-ronde
| Moustiquaire intégrée | possible |
Forme du coffre Demi rond, profilé
Vérifiez quelle forme de coffre et quelle taille de coffre sont adaptées à votre profil de volet roulant. La hauteur totale maximale de votre volet roulant en applique (coffre compris) dépend de la forme de coffre choisie et de sa taille.
| Hauteur totale du Volet roulant, coffre inclus | PVC 37 Plastique | PVC 52 Plastique | ALU 37 Aluminium | ALU 39 Aluminium | ALU 52 Aluminium |
| 137 Demi-ronde | 1500 mm | - | 1500 mm | 1500 mm | - |
| 137 MI Demi-ronde | - | - | - | - | - |
| 150 Demi-cercle | 1900 mm | 1200 mm | 1900 mm | 1900 mm | 1200 mm |
| 150 MI Demi-cercle | 1200 mm | - | 1200 mm | 1200 mm | - |
| 165 Demi-cercle | 2300 mm | 1600 mm | 2300 mm | 2300 mm | 1600 mm |
| 165 MI Demi-cercle | 1600 mm | - | 1600 mm | 1600 mm | - |
| 180 Demi-cercle | 2800 mm | 2100 mm | 2800 mm | 2800 mm | 2100 mm |
| 180 MI Demi-cercle | 2300 mm | - | 2300 mm | 2300 mm | - |
| 205 Demi-cercle | 3000 mm | 2700 mm | 3000 mm | 3000 mm | 2700 mm |
| 205 MI Demi-cercle | 2500 mm | - | 2500 mm | 2500 mm | - |
Forme du coffre Quart de rond, profilé
Vous trouverez ici tous les coffres de volets roulants en quart de rond sélectionnables et leurs dimensions.
Coffre 137
Quart de rond
| Moustiquaire intégrée | pas possible |
Coffre 150
Quart de rond
| Moustiquaire intégrée | possible |
Coffre 165
Quart de rond
| Moustiquaire intégrée | possible |
Coffre 180
Quart de rond
| Moustiquaire intégrée | possible |
Coffre 205
Quart de rond
| Moustiquaire intégrée | possible |
Forme du coffre Quart de rond, profilé
Vérifiez quelle forme de coffre et quelle taille de coffre sont adaptées à votre profil de volet roulant. La hauteur totale maximale de votre volet roulant en applique (coffre compris) dépend de la forme de coffre choisie et de sa taille.
| Hauteur totale du Volet roulant, coffre inclus | PVC 37 Plastique | PVC 52 Plastique | ALU 37 Aluminium | ALU 39 Aluminium | ALU 52 Aluminium |
| 137 Quart de rond | 1500 mm | - | 1500 mm | 1500 mm | - |
| 137 MI Quart de rond | - | - | - | - | - |
| 150 Quart de rond | 1900 mm | 1200 mm | 1900 mm | 1900 mm | 1200 mm |
| 150 MI Quart de rond | 1200 mm | - | 1200 mm | 1200 mm | - |
| 165 Quart de rond | 2300 mm | 1600 mm | 2300 mm | 2300 mm | 1600 mm |
| 165 MI Quart de rond | 1600 mm | - | 1600 mm | 1600 mm | - |
| 180 Quart de rond | 2800 mm | 2100 mm | 2800 mm | 2800 mm | 2100 mm |
| 180 MI Quart de rond | 2300 mm | - | 2300 mm | 2300 mm | - |
| 205 Quart de rond | 3000 mm | 2700 mm | 3000 mm | 3000 mm | 2700 mm |
| 205 MI Quart de rond | 2500 mm | - | 2500 mm | 2500 mm | - |
